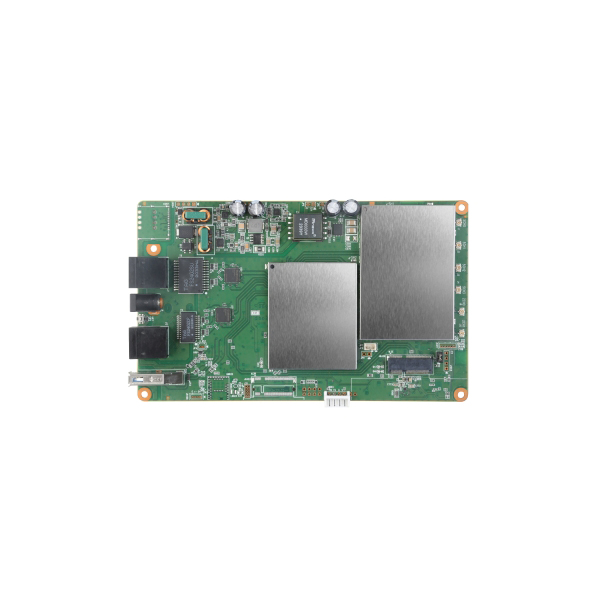

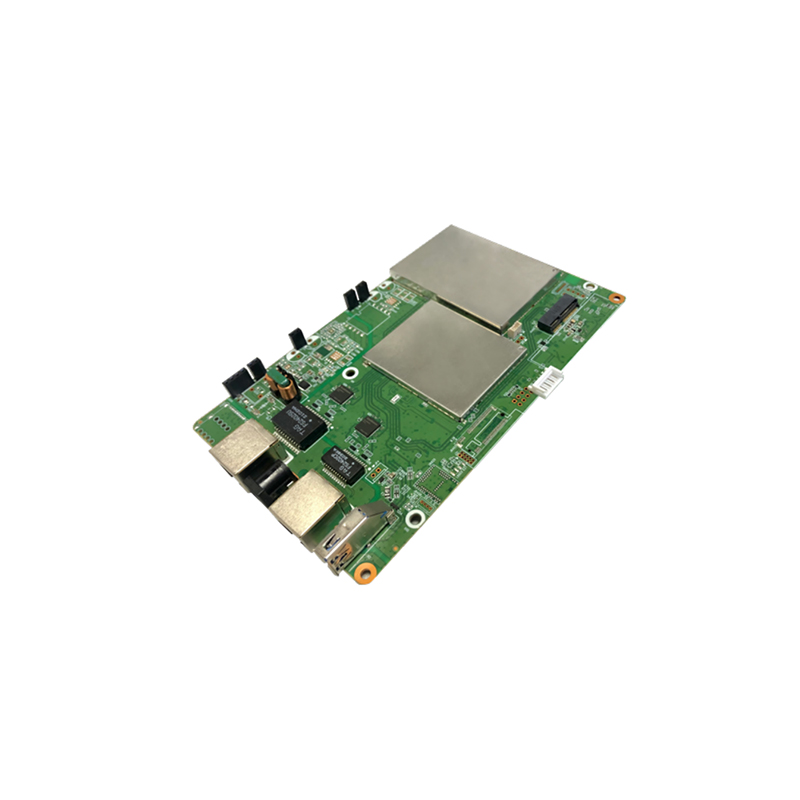

MX-650 Wifi6主板/高通QualcommIPQ6010/2.4G/5G/電源DC12V 1.5A
產品類別： WiFi主板系列
WIFI6主板|Qualcomm IPQ6010|-45 – 70 ℃環境工作
碼訊MX-650 WIFI6主板，芯片為Qualcomm IPQ6010，支持IEEE 802.11 a, b, g, n, ac, ax標準協議，可以在?-45 – 70?℃環境工作。
規格書 聯系碼訊 申請樣機
產品規格
|
芯片 |
Qualcomm IPQ6010 |
||
|
存儲 |
512MB DDR4 32MB NOR Flash 256MB NAND Flash |
||
|
標準協議 |
IEEE 802.11 a, b, g, n, ac, ax |
||
|
空間流 |
2.4GHz: 2x2:2 |
5GHz: 2x2:2 |
|
|
速率 |
802.11ax (2.4GHz): 573.5Mbps |
802.11ax (5GHz): 1200Mbps |
|
|
帶寬 |
2.4GHz: 20/40 MHz |
5GHz: 20/40/80 MHz |
|
|
頻率范圍與工作信道 |
臺灣 |
美國 |
|
|
2.412 – 2.462 GHz; 11 channels 5.180 – 5.320 GHz; 8 channels 5.500 – 5.720 GHz;12 channels 5.745 – 5.825 GHz; 5 channels |
2.412 – 2.462 GHz; 11 channels 5.180 – 5.320 GHz; 8 channels 5.500 – 5.720 GHz; 12 channels 5.745 – 5.825 GHz; 5 channels |
||
|
歐洲聯盟 |
中國 |
||
|
2.412 – 2.472 GHz; 13 channels 5.180 – 5.320 GHz; 8 channels 5.500 – 5.700 GHz; 11 channels |
2.412 – 2.472 GHz; 13 channels 5.180 – 5.320 GHz; 8 channels 5.745 – 5.825 GHz; 5 channels |
||
|
日本 |
印度 |
||
|
2.412 – 2.472 GHz; 13 channels 5.180 – 5.320 GHz; 8 channels 5.500 – 5.720 GHz; 12 channels |
2.412 – 2.472 GHz; 13 channels 5.180 – 5.320 GHz; 8 channels 5.500 – 5.720 GHz; 12 channels 5.745 – 5.865 GHz; 7 channels |
||
|
*工作信道取決于配置的監管域。 |
|||
|
調制方式 |
DSSS (DBPSK, DQPSK, CCK) OFDM (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM) OFDMA (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM, 1024-QAM) |
||
|
最大輸出功率 |
2.4GHz |
5GHz |
|
|
23dBm（單鏈路） |
23dBm（單鏈路） |
||
|
*最大功率設置會因信道與各個國家/地區的規定而異。 |
|||
|
靈敏度 |
-82dBm (Min.) |
||
|
2.4GHz |
5GHz |
||
|
HT20: -82dBm/HT40: -79dBm |
VHT20: -82dBm/ VHT40: -79dBm/ VHT80: -76dBm |
||
|
接口 |
2xRJ45 支持10/100/1000Mbps/2.5Gbps 1xUSB 3.0 端口（軟件存儲和控制臺開關） 1xReset button / 1 x LED 1xPCI Express 3.0, M.2 E-key |
||
|
環境規格 |
存儲 |
操作 |
|
|
溫度： -45 – 70 ℃ 濕度：5 – 95% |
溫度：-45 – 55 ℃ 濕度：5 – 95%（非冷凝） |
||
|
指示燈 |
白色（彩色） 穩定：已連接到互聯網。 閃爍：無法連接到互聯網。 |
||
|
電源 |
功耗 |
電源輸入 |
|
|
≤ 18W |
DC12V 1.5A |
||
|
藍牙 |
版本 |
頻率 |
|
|
5.0 |
2400 – 2480MHz |
||
|
合規標準 |
IEC/EN 62368-1 EN55032 & EN55024 WEEE & RoHS IEEE 標準： IEEE 802.11a/b/g/n/ac/ax IEEE 802.11d, e, h, i, j, k, r, u, v time stamp, w, and z standards 多媒體: Wi-Fi 多媒體 (WMM) 安全： 開放系統 802.1x WPA-PSK/WPA2-PSK WPA-Enterprise/WPA2-Enterprise/WPA3 可擴展身份驗證協議 (EAP) 類型： EAP-Transport Layer Security (TLS) EAP-Tunneled TLS (TTLS) Protected EAP (PEAP) EAP-Subscriber Identity Module (SIM) |
||
