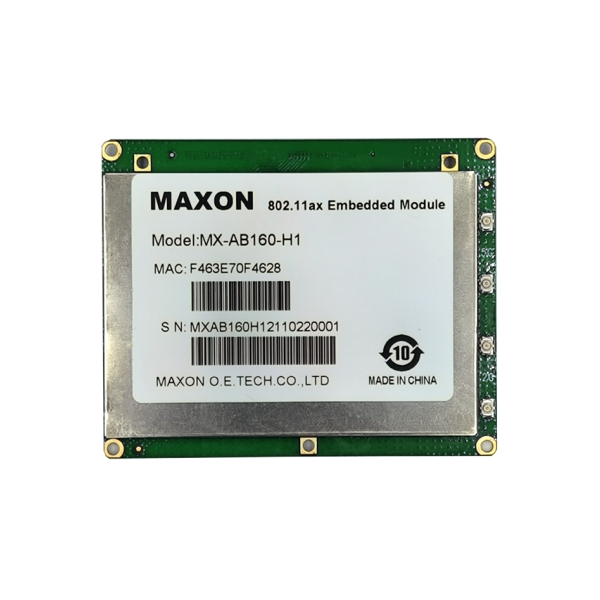

MX-AB160-H1 Wifi6解決方案/高通IPQ6000/四核ARM/低功耗/低成本
MX-AB160-H1 Wifi6解決方案/高通IPQ6000/四核ARM/低功耗/低成本
產品類別： WiFi主板系列
產品亮點：Wi-Fi6解決方案，低功耗、低 成本
MX-AB160-H1是一個完整的小尺寸802.11a/b/g/n/ac/ax Wi-Fi6解決方案，針對低功耗、低成本和高度集成的AP進行了優化。
規格書 聯系碼訊 申請樣機
產品概述
MX-AB160-H1是一個完整的小尺寸802.11a/b/g/n/ac/ax Wi-Fi6解決方案，針對低功耗、低成本和高度集成的AP進行了優化。該模塊基于集成四核ARM Cortex-A7 710MHzCPU和帶有外部FEM的雙頻802.11a/b/g/n/ac/ax 2x2 MIMO MAC/BB/無線電。它支持802.11 ax操作，對于80MHz，最高可達1700 Mbps。
產品特征
-
高通Atheros IPQ6000四核ARM 64位A53 1.8GHz處理器
-
物理數據速率高達573Mbps（2.4GHz）&1201Mbps（5GHz）
-
支持動態頻率選擇（DFS）
-
DDR3內存高達4GB
-
SPI NOR閃存最高可達256Mb（32MB）
-
高達256MB的NAND閃存
-
1*2.5G base-T，1*2.5G SGMII
-
高速迷你PCIe v2.0支持
-
USB 2.0/3.0和MicroSD支持
-
Uart/GPIO/LED支持
-
采用401-55101-51高速連接器
-
射頻輸出2.4G&5.8G 4路MMCX連接器
推薦運行額定值
|
要素 |
最小值 |
標準值 |
最大值 |
單位 |
|
工作溫度 |
-20 |
25 |
70 |
Deg.c |
|
VDD 12V |
9 |
12 |
15 |
V |
|
VDD IO |
1.6 |
1.8 or 3.3 |
3.6 |
V |
直流特性
|
要素 |
最小值 |
標準值 |
最大值 |
單位 |
|
備用物品 |
- |
15 |
- |
mA |
|
Tx電流（4通道） |
- |
950 |
1200 |
mA |
|
接收電流（4通道） |
- |
250 |
380 |
mA |
環境條件
|
溫度 |
工作溫度： -20 deg.C ~ 70 deg.C |
|
存儲溫度：-40 deg.C ~ 90 deg.C |
|
|
濕度 |
工作濕度：5% ~ 95% |
|
存儲濕度：5% ~ 95% |
|
|
VESD |
人體模型：-2000V ~ +2000V |
|
機器模式：-200V ~ +200V |
射頻參數（2.4GHz）
| 速率 |
發射功率 （單通道） |
發射功率 （雙通道） |
公差 | 接收靈敏度 | 公差 | |
| 2.4GHz 802.11b | 1Mbps | 20dBm | 23dBm | ±2dB | -101dBm | ±2dB |
| 2Mbps | 20dBm | 23dBm | ±2dB | -99dBm | ±2dB | |
| 5.5Mbps | 20dBm | 23dBm | ±2dB | -97dBm | ±2dB | |
| 11Mbps | 20dBm | 23dBm | ±2dB | -94dBm | ±2dB | |
| 2.4GHz 802.11g | 6Mbps | 20dBm | 23dBm | ±2dB | -97dBm | ±2dB |
| 9Mbps | 20dBm | 23dBm | ±2dB | -95dBm | ±2dB | |
| 12Mbps | 20dBm | 23dBm | ±2dB | -92dBm | ±2dB | |
| 18Mbps | 20dBm | 23dBm | ±2dB | -90dBm | ±2dB | |
| 24Mbps | 20dBm | 23dBm | ±2dB | -87dBm | ±2dB | |
| 36Mbps | 20dBm | 23dBm | ±2dB | -85dBm | ±2dB | |
| 48Mbps | 20dBm | 23dBm | ±2dB | -83dBm | ±2dB | |
| 54Mbps | 20dBm | 23dBm | ±2dB | -81dBm | ±2dB | |
| 2.4GHz 802.11n HT20 | MCS0 | 20dBm | 23dBm | ±2dB | -96dBm | ±2dB |
| MCS1 | 20dBm | 23dBm | ±2dB | -94dBm | ±2dB | |
| MCS2 | 20dBm | 23dBm | ±2dB | -92dBm | ±2dB | |
| MCS3 | 20dBm | 23dBm | ±2dB | -90dBm | ±2dB | |
| MCS4 | 20dBm | 23dBm | ±2dB | -88dBm | ±2dB | |
| MCS5 | 20dBm | 23dBm | ±2dB | -86dBm | ±2dB | |
| MCS6 | 20dBm | 23dBm | ±2dB | -83dBm | ±2dB | |
| MCS7 | 19dBm | 22dBm | ±2dB | -80dBm | ±2dB | |
| 2.4GHz 802.11n HT40 | MCS0 | 20dBm | 23dBm | ±2dB | -94dBm | ±2dB |
| MCS1 | 20dBm | 23dBm | ±2dB | -92dBm | ±2dB | |
| MCS2 | 20dBm | 23dBm | ±2dB | -90dBm | ±2dB | |
| MCS3 | 20dBm | 23dBm | ±2dB | -88dBm | ±2dB | |
| MCS4 | 20dBm | 23dBm | ±2dB | -86dBm | ±2dB | |
| MCS5 | 20dBm | 23dBm | ±2dB | -83dBm | ±2dB | |
| MCS6 | 20dBm | 23dBm | ±2dB | -80dBm | ±2dB | |
| MCS7 | 19dBm | 22dBm | ±2dB | -77dBm | ±2dB |
