產品概述

碼訊MD5012C-ZR是一獨特的雙5G漫游架構無線客戶端，專為應對復雜的工業自動化場景而設計。它支持IEEE802.11a/n/ac無線標準，區別于普通的雙鏈路漫游模式，MD5012C-ZR創造性地采用雙路獨立的5G鏈路，徹底規避了日益擁擠且充滿干擾的2.4G頻段。
在典型的工業環境中，2.4G頻段充斥著各種無線設備帶來的干擾，嚴重影響了無線鏈路漫游穩定性和可靠性。MD5012C-ZR通過提供兩條對稱的5G高速鏈路，每路速率均高達867Mbps，從根本上解決了這一難題。確保了主、備鏈路擁有完全相同的傳輸性能，從而在切換時實現更平滑、更可預測的漫游效果，為移動設備提供高可靠的連接穩定性。

MD5012C-ZR通過雙鏈路方式與上行AP設備同時建立主、備兩條數據通道。當主鏈路信號減弱或受到干擾時，系統能夠瞬時切換至備用鏈路，真正實現了無線漫游的“零”延時與無數據丟包。這一特性對于確保AGV、巡檢機器人在高速移動過程中控制信號的絕對連續和不中斷至關重要。

內置的智能流量整形（Intelligent Traffic Shaping）與服務質量（QoS）優先級策略，能夠精準識別并優先處理運動控制指令、IO信號等關鍵數據。這確保了核心業務數據在無線傳輸中享有最低的延遲和抖動，為高精度的自動化控制提供了可靠保障。MD5012C-ZR已廣泛用于“智能制造車間、物流倉儲的AGV調度系統、移動機器人巡檢”等對網絡穩定性要求極高的場景。產品采用標準DIN導軌式安裝，結構緊湊，可以輕松集成于AGV、機器人本體或電氣控制柜中，極大地節省了空間，并簡化了現場部署的復雜性。

產品特征

• 支持IEEE 802.11 a/n/ac 標準
• 最高傳輸速率1.7Gbps
• 支持智能QoS功能，通過強大的報文識別、優先級設定、優先級調度功能，實現語音、視頻、或指定報文的優先傳輸，滿足多種業務需求
• 支持網頁管理，使得設備的安裝維護更加便捷
• 支持基于客戶端的雙5G毫秒級TurboRoaming漫游功能
• 支持導軌式安裝
• 支持千兆以太網口，適應多類型網絡接入
• 防護等級達到IP41

產品規格

硬件規格
外殼	金屬
主機尺寸	110mm*92mm*33mm
主機凈重	430g
安裝方式	導軌式安裝
防護等級	IP41
天線增益	5dBi
天線類型	外置全向天線
傳輸距離	0～60m
供電方式	DC 12V~48V
最大功耗 (W)	<12W
最大發射功率	5.8G：24dBm
接口 (WAN)	100/1000Mbps
接口 (LAN)	100/1000Mbps
按鍵	1*Reset 鍵
指示燈	1*POWER 指示燈、1*STA 指示燈、1*2.4G 工作指示燈、1*5.8G 工作指示燈
工作溫度	-40℃~70℃
存儲溫度	-40℃~85℃
工作濕度	5%~95%RH 不凝結
浪涌抗擾度	POE/GE：共模 2KV，差模 1KV
靜電釋放抗擾度	接觸放電：8KV，空氣放電：8KV
產品附件	1 x 產品使用說明書
	1 x 產品合格證&保修卡
軟件規格
工作協議	802.11 a/b/g/n/ac
最高速率	867+867Mbps
頻率范圍	5.8G：5180~5320MHz、5745~5825MHz
信道寬度	20/40/80MHz
工作模式	客戶端
安全配置	WPA2-PSK，隱藏 SSID，IP/MAC 過濾
應用模式	Client
特性	雙5G鏈路漫游模式（turboroaming）
配置管理	支持網頁配置、支持 CLI管理
以太網軟件特性	支持 IPv4/IPv6 雙協議棧
	DHCP Server/Client、DNS、HTTPS、IPv4、LLDP、Proxy ARP、SMTP、SNMP
	v2c/v3、Syslog、TCP/IP、SSH、UDP、VLAN
動態頻率選擇	支持智能信道分析&自動最優信道選擇
智能帶寬限速	支持基于 IP 和 MAC 的上下行速率限制
其他	定時重啟，QoS，Watchdog

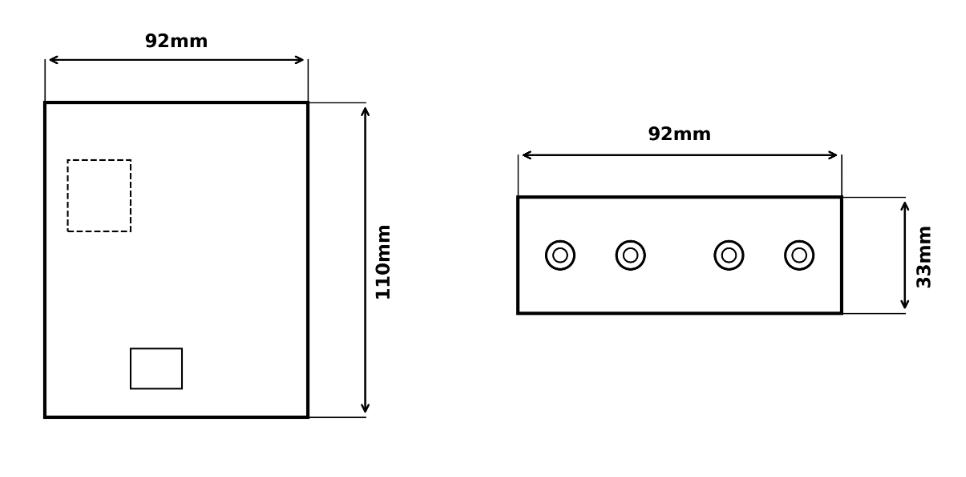

產品尺寸

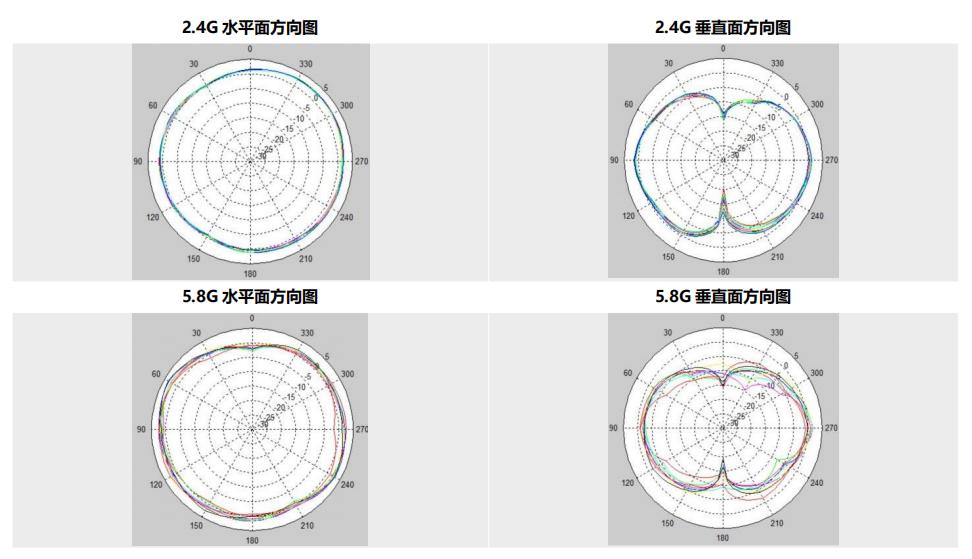

天線輻射圖

產品概述

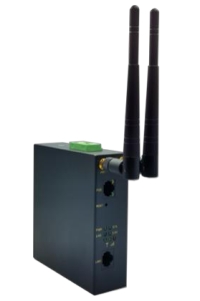

碼訊MD5012A-ME5 ，是一款支持 IEEE 802.11a/b/g/n/ac 協議的雙頻無線 AP，廣泛用于“智能制造車間、物流倉儲的AGV調度系統、移動機器人巡檢、柔性生產線PLC無線通信”等場景。支持Profinet、Modbus TCP/IP 等工業以太網協議無線透?jìng)?，?shí)現PLC、HMI、伺服系統間的穩定無線連接”?；?strong>802.11k/v/r 協議的無縫漫游，確保AGV、機器人在移動過程中控制信號不中斷，切換時間<50ms”。智能流量整形與QoS優先級策略，為運動控制指令、IO信號提供低延遲、低抖動的傳輸。標準DIN導軌安裝，輕松集成于電氣控制柜，節省空間，部署便捷”



產品特征

• 支持 IEEE 802.11 a/b/g/n/ac 標準
• 最高傳輸速率 300Mbps（2.4G）&867Mbps（5.8G）
• 支持KVR快速漫游協議
• 支持智能 QoS 功能，通過強大的報文識別、優先級設定、優先級調度功能，實現語音、視頻、或指定報文的優先傳輸，滿足多種業務需求
• 支持網頁管理，使得設備的安裝維護更加便捷
• 支持無線控制器（AC）管理，實現遠程集中配置與升級管理
• 支持 802.3at 協議（POE）
• 支持導軌式安裝
• 支持千兆以太網口，適應多類型網絡接入
• 防護等級達到 IP41

產品規格

硬件規格
外殼	金屬
主機尺寸	120mm*111mm*36mm
主機凈重	430g
安裝方式	導軌式安裝
防護等級	IP41
天線增益	5dBi
天線類型	外置全向天線
傳輸距離	0～50m
供電方式	48V 0.5A POE/DC 24V~48V
最大功耗 (W)	<12W
最大發射功率	2.4G：25dBm；5.8G：24dBm
接口 (WAN)	100/1000Mbps
接口 (LAN)	100/1000Mbps
按鍵	1*Reset 鍵
指示燈	1*POWER 指示燈、1*STA 指示燈、1*2.4G 工作指示燈、1*5.8G 工作指示燈、
	3*信號強度指示燈
工作溫度	-40℃~70℃
存儲溫度	-40℃~85℃
工作濕度	5%~95%RH 不凝結
浪涌抗擾度	POE/GE：共模 4KV，差模 2KV
靜電釋放抗擾度	接觸放電：6KV，空氣放電：8KV
產品附件	1 x 產品使用說明書
	1 x 產品合格證&保修卡
軟件規格
工作協議	802.11 a/b/g/n/ac
最高速率	1167Mbps
頻率范圍	2.4G：2412~2472MHz；5.8G：5180~5320MHz、5745~5825MHz
信道寬度	20/40/80MHz
工作模式	接入點，客戶端，WDS 接入點，WDS 客戶端
安全配置	WPA2-PSK，隱藏 SSID，IP/MAC 過濾
應用模式	AP、Client
配置管理	支持網頁配置、支持 AC 遠程管理、支持 SNMP 管理
以太網軟件特性	支持 IPv4/IPv6 雙協議棧
	DHCP Server/Client、DNS、HTTPS、IPv4、LLDP、Proxy ARP、SMTP、SNMP
	v2c/v3、Syslog、TCP/IP、SSH、UDP、VLAN
動態頻率選擇	支持智能信道分析&自動最優信道選擇，支持 5.8GHz DFS
智能帶寬限速	支持基于 IP 和 MAC 的上下行速率限制
其他	定時重啟，QoS，Watchdog

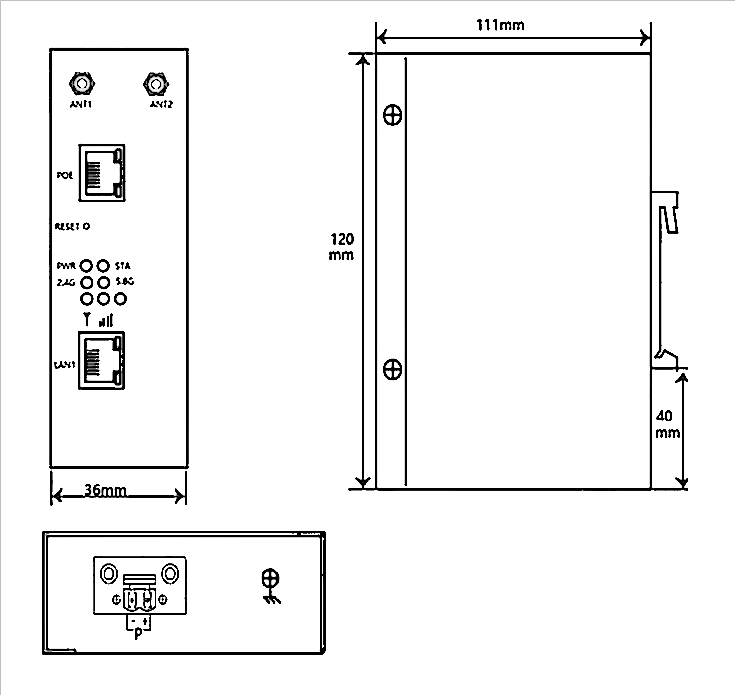

產品尺寸

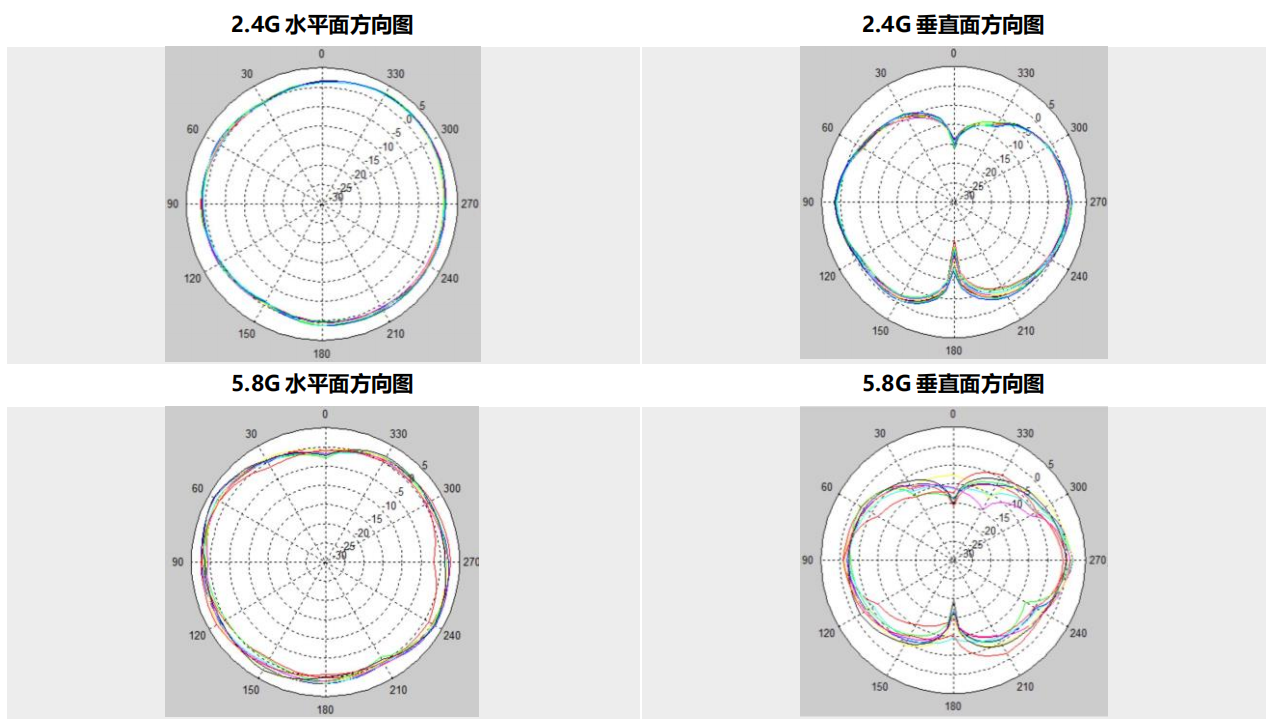

天線輻射圖

產品概述

碼訊 MD5012A-ZR ，是一款支持 IEEE 802.11a/b/g/n/ac 協議的雙頻無線 AP，廣泛用于“智能制造車間、物流倉儲的 AGV 調度系統、移動機器人巡檢、柔性生產線 PLC 無線通信”等場景。支持 RS232/485, 工業以太網協議無線透?jìng)?。基于碼訊的“一種基于雙鏈路冗余的無線網絡高可靠性傳輸方法”發明，實現了無線漫游的“零”延時，無丟包，確保 AGV、機器人在移動過程中控制信號不中斷。通過智能流量整形與 QoS 優先級策略，為運動控制指令、IO 信號提供低延遲、低抖動的傳輸。標準 DIN 導軌安裝，輕松集成于AGV，機器人，電氣柜，節省空間，部署便捷”。



產品特征

• 支持 IEEE 802.11 a/b/g/n/ac 標準
• 最高傳輸速率 300Mbps（2.4G）&430Mbps（5.8G）
• 支持網橋及路由模式，通過調整設備的網絡模式可以實現靈活部署網絡架構
• 支持智能 QoS 功能，通過強大的報文識別、優先級設定、優先級調度功能，實
• 現語音、視頻、或指定報文的優先傳輸，滿足多種業務需求
• 支持網頁管理，使得設備的安裝維護更加便捷
• 支持 KVR 協議，支持雙鏈路漫游
• 支持導軌式安裝
• 支持千兆以太網口，適應多類型網絡接入
• 防護等級達到 IP41

產品規格

硬件規格
外殼	金屬
主機尺寸	100mm*80mm*36mm
主機凈重	430g
安裝方式	導軌式安裝
防護等級	IP41
天線增益	5dBi
天線類型	外置全向天線
傳輸距離	0～60m
供電方式	DC 9V~48V
最大功耗 (W)	<12W
最大發射功率	2.4G：27dBm；5.8G：27dBm
接口 (WAN)	100/1000Mbps
接口 (LAN)	100/1000Mbps
串口	RS-232/RS-485*1
按鍵	1*Reset 鍵
指示燈	1*POWER 指示燈、1*STA 指示燈、1*2.4G 工作指示燈、1*5.8G 工作指示燈、3*信號強度指示燈
工作溫度	-40℃~70℃
存儲溫度	-40℃~85℃
工作濕度	5%~95%RH 不凝結
浪涌抗擾度	POE/GE：共模 4KV，差模 2KV
靜電釋放抗擾度	接觸放電：6KV，空氣放電：8KV
產品附件	1 x 產品使用說明書
	1 x 產品合格證&保修卡
軟件規格
工作協議	802.11 a/b/g/n/ac
最高速率	1167Mbps
頻率范圍	2.4G：2412~2472MHz；5.8G：5180~5320MHz、5745~5825MHz
信道寬度	20/40/80MHz
工作模式	接入點，客戶端，WDS 接入點，WDS 客戶端
安全配置	WPA2-PSK，隱藏 SSID，IP/MAC 過濾
應用模式	AP、Client
特性	支持KVR漫游協議，支持雙鏈路漫游模式
配置管理	支持網頁配置、支持 AC 遠程管理、支持 SNMP 管理
以太網軟件特性	支持 IPv4/IPv6 雙協議棧
	DHCP Server/Client、DNS、HTTPS、IPv4、LLDP、Proxy ARP、SMTP、SNMP
	v2c/v3、Syslog、TCP/IP、SSH、UDP、VLAN
動態頻率選擇	支持智能信道分析&自動最優信道選擇，支持 5.8GHz DFS
智能帶寬限速	支持基于 IP 和 MAC 的上下行速率限制
其他	定時重啟，QoS，Watchdog

產品尺寸

天線輻射圖

產品概述

MX5012A-ME8 雙頻無線接入點，是一款支持 IEEE 802.11a/b/g/n/ac 協議的雙頻無線 AP，支持 MIMO 標準，最高速率1167Mbps，最高接入數量 128 個，支持 AP/Client 多種工作模式，滿足不同的應用需求；采用 POE 遠程供電，使網絡部署更加靈活，采用千兆電口上行鏈路，保證無線高速傳輸；靈活適用于不同的網絡接入方案。支持胖瘦一體，可根據實際組網需要進行靈活切換；同時支持無線探針定位功能，滿足管廊、工廠、園區等智慧無線覆蓋需求。支持無縫漫游技術，自動偵測并無縫切換，用戶可在網絡信號覆蓋范圍內，無感知漫游。

MX5012A-ME8 能夠?yàn)榭蛻籼峁┓€(wěn)定無線信號覆蓋，確保客戶享受穩定、高質量、便捷的無線網絡服務。支持點對點、點對多點中繼網橋，實現不便布線區域無線覆蓋。產品融合了多項業界領先的核心成 果，確保多種場景下穩定、可靠覆蓋及高吞吐量性能表現。產品結構設計充分考慮到惡劣環境下的應用，設計符合 IP68 標準，是工業級 Wi-Fi 覆蓋設備的理想選擇。

產品特征

• 支持 IEEE 802.11a/b/g/n/ac 標準
• 最高傳輸速率 300Mbps（2.4G）& 867Mbps（5.8G）
• 支持網橋及路由模式，通過調整設備的網絡模式可以實現靈活部署網絡架構
• 支持智能 QoS 功能，通過強大的報文識別、優先級設定、優先級調度功能，實
• 現語音、視頻、或指定報文的優先傳輸，滿足多種業務需求
• 支持網頁管理，使得設備的安裝維護更加便捷
• 支持無線控制器（AC）管理，實現遠程集中配置與升級管理
• 支持 802.3at 協議（POE）
• 支持吸頂式安裝、抱桿式安裝，適應不同場景安裝
• 支持千兆以太網口，適應多類型網絡接入
• 防護等級達到 IP68，適應多種環境

產品規格

硬件規格
外殼	金屬+PC
主機尺寸	262mm*194mm*72mm
主機凈重	1450g
安裝方式	吸頂式安裝（標配）、抱桿式安裝（選配）
防護等級	IP68
天線增益	8dBi
天線類型	內置雙頻定向天線
傳輸距離	0～200m
供電方式	48V 0.5A POE
最大功耗 (W)	<12W
最大發射功率	2.4G：25dBm；5.8G：24dBm
接口 (WAN)	100/1000Mbps
接口 (LAN)	100/1000Mbps
按鍵	1*Reset 鍵
指示燈	1*POWER 指示燈、1*2.4G 工作指示燈、1*5.8G 工作指示燈
工作溫度	-40℃~70℃
存儲溫度	-40℃~85℃
工作濕度	5%~95%RH 不凝結
浪涌抗擾度	POE/GE：共模 4KV，差模 2KV
靜電釋放抗擾度	接觸放電：6KV，空氣放電：8KV
安裝套件	2 x M25 PG 防水接頭
	1 x 抱桿式安裝套件
	1 x 48V 0.5A POE 適配器
	1 x AC 電源線
	1 x 產品使用說明書
	1 x 產品合格證&保修卡
軟件規格
工作協議	802.11 a/b/g/n/ac
最高速率	1167Mbps
頻率范圍	2.4G：2412~2472MHz；5.8G：5180~5320MHz、5745~5825MHz
信道寬度	20/40/80MHz
工作模式	接入點，客戶端，WDS 接入點，WDS 客戶端
安全配置	WPA2-PSK，隱藏 SSID，IP/MAC 過濾
應用模式	AP、Client
配置管理	支持網頁配置、支持 AC 遠程管理、支持 SNMP 管理
以太網軟件特性	支持 IPv4/IPv6 雙協議棧
	DHCP Server/Client、DNS、HTTPS、IPv4、LLDP、Proxy ARP、SMTP、SNMP
	v2c/v3、Syslog、TCP/IP、SSH、UDP、VLAN
漫游	基于 802.11r 的無縫漫游
動態頻率選擇	支持智能信道分析&自動最優信道選擇
	支持 5.8GHz DFS
智能帶寬限速	支持基于 IP 和 MAC 的上下行速率限制
物聯網擴展	預留 UART 接口，支持藍牙、ZigBee、UWB 等物聯網應用擴展
定位服務	支持無線探針功能，對接定位服務器，可滿足智慧管廊、智慧工廠等場景下的定位需求
其他	定時重啟，QoS，Watchdog
應用場景	無線視頻監控（交通、城市、公安、油氣田管道、森林防火防盜、小區等重點區域監控） 鐵路、交通、電力等行業的無線視頻/數據傳輸以及無線覆蓋；運營商無線骨干網構建； 農村信息化建設無線網絡覆蓋



產品尺寸

接口圖示

吸頂式安裝圖示

吸頂式安裝步驟：

1、使用4顆M4x30的自攻螺絲將吸頂支架固定在墻壁上；

2、使用4顆M4x10螺絲將安裝支架固定在整機上；

3、將裝好安裝支架的整機沿著吸頂支架的導槽推進，并最終與吸頂支架的耳朵碰到一起無法推進，用M3x8螺絲固定。

吸頂式安裝天線輻射圖

應用場景

產品概述

MX6023A-Mi6 三頻無線接入點，是一款支持 IEEE 802.11a/b/g/n/ac/ax 協議的雙頻無線 AP，最高速率 6573Mbps，優化使用頻寬和上網速度；能夠支持 AP/Client 多種工作模式，滿足不同的應用需求。采用 POE 遠程供電，使網絡部署更加靈活，采用2.5Gbps 電口上行鏈路，保證無線高速傳輸；靈活適用于不同的網絡接入方案；支持胖瘦一體，可根據實際組網需要進行靈活切換；同時支持無線探針定位功能，滿足管廊、工廠、園區等智慧無線覆蓋需求；支持無縫漫游技術，自動偵測并無縫切換，用戶可在網絡信號覆蓋范圍內，無感知漫游。

MX6023A-MI6高密無線AP能夠?yàn)榭蛻籼峁┓€(wěn)定無線信號覆蓋，確保客戶享受穩定、高質量、便捷的無線網絡服務。支持點對點，點對多點中繼網橋，實現不便布線區域無線覆蓋。產品融合了多項業界領先的核心成果，確保多種場景下穩定、可靠覆蓋及高吞吐量性能表現。產品結構設計充分考慮到惡劣環境下的應用，設計符合 IP68 標準，是工業級 Wi-Fi 覆蓋設備的理想選擇。

產品特征

• 支持IEEE 802.11 a/b/g/n/ac/ax三頻并發

• 使用4x4 MIMO技術，整機傳輸速率可達6573Mbps

• 采用10/100/1000Mbps/2.5Gbps以太網端口上行，萬兆光接口，保證無線高速傳輸

• POE遠程電源使網絡部署更容易

• 采用最高防護等級IP68的外殼設計

• 支持點對點和點對點多點中繼網橋功能，提高了室外組網的可行性

產品規格

硬件規格
外殼	金屬+PC
主機尺寸	262mm*194mm*72mm
主機凈重	1750g
安裝方式	吸頂式安裝（標配）、抱桿式安裝（選配）
防護等級	IP68
天線增益	6dBi
天線類型	內置全向天線
傳輸距離	0~100m
供電方式	48V 1.25A POE
最大功耗 (W)	<30W
最大發射功率	2.4G：24dBm；5.8G：24dBm   5.8G 4*4 30dBm
接口 (WAN)	100/1000Mbps/2.5Gbps
接口 (LAN)	100/1000Mbps/2.5Gbps 或10G SFP光口
工作溫度	-40℃~70℃
存儲溫度	-40℃~85℃
工作濕度	5%~95%RH 不凝結
浪涌抗擾度	POE/GE：共模 4KV，差模 2KV
靜電釋放抗擾度	接觸放電：6KV，空氣放電：8KV
安裝套件	2 x M25 PG防水接頭 1 x 抱桿式安裝套件 1 x 48V 1.25A POE適配器 1 x AC電源線 1 x 產品使用說明書 1 x 產品合格證&保修卡
軟件規格
工作協議	802.11a/b/g/n/ac/ax
最高速率	6573.5Mbps
頻率范圍	2.4G：2412~2472MHz；5.8G：5180~5320MHz、5745~5825MHz
信道寬度	20/40/80/160MHz
工作模式	接入點，客戶端，WDS接入點，WDS客戶端
安全配置	WPA2-PSK，WPA3-SAE
應用模式	AP、Client
配置管理	支持網頁配置、支持AC遠程管理、支持SNMP管理
以太網軟件特性	支持IPv4/IPv6雙協議棧，1024-QAM、MU-MIMO、UL/DL OFDMA、Network processing unit (NPU)、DNS、HTTPS、IPv4、LLDP、Proxy ARP、SMTP、SNMP v2c/v3、Syslog、TCP/IP、SSH、UDP、VLAN
漫游	基于802.11kvr 的無縫漫游
動態頻率選擇	支持智能信道分析&自動最優信道選擇，支持5.8GHz DFS
智能帶寬限速	支持基于IP和MAC的上下行速率限制
物聯網擴展	預留UART接口，支持藍牙、ZigBee、UWB等物聯網應用擴展
其他	定時重啟，QoS，Watchdog
應用場景
應用場景	各類高密場合：體育場,大型會議， 鐵路、交通、電力等行業的無線視頻/數據傳輸以及無線覆蓋 運營商無線骨干網構建 農村信息化建設無線網絡覆蓋

產品概述

MX5012A-DI12 雙頻無線接入點，是一款支持 IEEE 802.11a/b/g/n/ac 協議的雙頻無線 AP，支持 MIMO 標準，最高速率1167Mbps，最高接入數量可達 128 個，支持 AP/Client 多種工作模式，滿足不同的應用需求；采用 POE 遠程供電，使網絡部署更簡單，采用千兆電口上行鏈路，保證無線高速傳輸；靈活適用于不同的網絡接入方案。支持胖瘦一體，可根據實際組網需要進行靈活切換；同時支持無線探針定位功能，滿足管廊、工廠、園區等智慧無線覆蓋需求。支持無縫漫游技術，自動偵測并無縫切換，用戶可在網絡信號覆蓋范圍內，無感知漫游。

MX5012A-DI12 能夠?yàn)榭蛻籼峁┓€(wěn)定無線信號覆蓋，確?？蛻粝硎芊€(wěn)定、高質量、便捷的無線網絡服務；支持點對點、點對多點中繼網橋，實現不便布線區域無線覆蓋。產品融合了多項業界領先的核心成果，確保多種場景下穩定、可靠覆蓋及高吞吐量性能表現。產品結構設計充分考慮到惡劣環境下的應用，設計符合 IP68 標準，是工業級 Wi-Fi 覆蓋設備的理想選擇。

產品特征

• 支持 IEEE 802.11a/b/g/n/ac 標準
• 最高傳輸速率 300Mbps（2.4G）& 867Mbps（5.8G）
• 支持網橋及路由模式，通過調整設備的網絡模式可以實現靈活部署網絡架構
• 支持智能 QoS 功能，通過強大的報文識別、優先級設定、優先級調度功能，實
• 現語音、視頻、或指定報文的優先傳輸，滿足多種業務需求
• 支持網頁管理，使得設備的安裝維護更加便捷
• 支持無線控制器（AC）管理，實現遠程集中配置與升級管理
• 支持 802.3at 協議（POE）
• 支持吸頂式安裝、抱桿式安裝，適應不同場景安裝
• 支持千兆以太網口，適應多類型網絡接入
• 防護等級達到 IP68，適應多種環境

產品規格

硬件規格
外殼	金屬+PC
主機尺寸	262mm*194mm*72mm
主機凈重	1480g
安裝方式	吸頂式安裝（標配）、抱桿式安裝（選配）
防護等級	IP68
天線增益	12dBi
天線類型	內置雙頻定向天線
傳輸距離	0～500m
供電方式	48V 0.5A POE
最大功耗 (W)	<12W
最大發射功率	2.4G：25dBm；5.8G：24dBm
接口 (WAN)	100/1000Mbps
接口 (LAN)	100/1000Mbps
按鍵	1*Reset 鍵
指示燈	1*POWER 指示燈、1*2.4G 工作指示燈、1*5.8G 工作指示燈
工作溫度	-40℃~70℃
存儲溫度	-40℃~85℃
工作濕度	5%~95%RH 不凝結
浪涌抗擾度	POE/GE：共模 4KV，差模 2KV
靜電釋放抗擾度	接觸放電：6KV，空氣放電：8KV
安裝套件	2 x M25 PG 防水接頭
	1 x 吸頂式安裝套件
	1 x 48V 0.5A POE 適配器
	1 x AC 電源線
	1 x 產品使用說明書
	1 x 產品合格證&保修卡
軟件規格
工作協議	802.11 a/b/g/n/ac
最高速率	1167Mbps
頻率范圍	2.4G：2412~2472MHz；5.8G：5180~5320MHz、5745~5825MHz
信道寬度	20/40/80MHz
工作模式	接入點，客戶端，WDS 接入點，WDS 客戶端
安全配置	WPA2-PSK，隱藏 SSID，IP/MAC 過濾
應用模式	AP、Client
配置管理	支持網頁配置、支持 AC 遠程管理、支持 SNMP 管理
以太網軟件特性	支持 IPv4/IPv6 雙協議棧
	DHCP Server/Client、DNS、HTTPS、IPv4、LLDP、Proxy ARP、SMTP、SNMP
	v2c/v3、Syslog、TCP/IP、SSH、UDP、VLAN
漫游	基于 802.11r 的無縫漫游
動態頻率選擇	支持智能信道分析&自動最優信道選擇
	支持 5.8GHz DFS
智能帶寬限速	支持基于 IP 和 MAC 的上下行速率限制
物聯網擴展	預留 UART 接口，支持藍牙、ZigBee、UWB 等物聯網應用擴展
定位服務	支持無線探針功能，對接定位服務器，可滿足智慧管廊、智慧工廠等場景下的定位需求
其他	定時重啟，QoS，Watchdog
應用場景	企業無線覆蓋，綜合管廊覆蓋，智慧園區無線覆蓋，智能工廠無線覆蓋，智慧景區無線覆蓋，數字化倉儲無線覆蓋，高教、普教校園無線覆蓋

產品尺寸

接口圖示

吸頂式安裝圖示

吸頂式安裝步驟：

1、使用4顆M4x30的自攻螺絲將吸頂支架固定在墻壁上；

2、使用4顆M4x10螺絲將安裝支架固定在整機上；

3、將裝好安裝支架的整機沿著吸頂支架的導槽推進，并最終與吸頂支架的耳朵碰到一起無法推進，用M3x8螺絲固定。

吸頂式安裝天線輻射圖

應用場景

產品描述

MX6022A-DI12 雙頻無線接入點，是一款支持 IEEE 802.11a/b/g/n/ac/ax 協議的雙頻無線 AP，最高速率 1773.5Mbps或2974Mbps，優化使用頻寬和上網速度；能夠支持 AP/Client 多種工作模式，滿足不同的應用需求。

靈活適用于不同的網絡接入方案，支持無線定位功能，滿足管廊、工廠、園區等智慧無線覆蓋需求；支持無縫漫游技術，自動偵測并無縫切換，用戶可在網絡信號覆蓋范圍內，無感知漫游。

本產品能夠?yàn)榭蛻籼峁┓€(wěn)定無線信號覆蓋，確?？蛻粝硎芊€(wěn)定、高質量、便捷的無線網絡服務。產品融合了多項業界領先的核心成果，確保多種場景下穩定、可靠覆蓋及高吞吐量性能表現。其結構設計充分考慮到惡劣環境下的應用，設計符合 IP68 標準，是工業級 Wi-Fi 覆蓋設備的理想選擇。

*碼訊MX6022A系列具有多個版本，具體參數以規格書為準。

產品特征

• 支持 IEEE 802.11a/b/g/n/ac/ax 標準
• 最高傳輸速率 573.5Mbps（2.4G）& 1200Mbps（5.8G）
• 支持網橋及路由模式，通過調整設備的網絡模式可以實現靈活部署網絡架構
• 支持智能 QoS 功能，通過強大的報文識別、優先級設定、優先級調度功能，實現語音、視頻、或指定報文的優先傳輸，滿足多種業務需求
• 系統支持主備雙固件切換，雙固件分區自動同步備份、系統故障自動檢測切換，增強設備穩定性，實現系統故障自動恢復功能
• 支持網頁管理，使得設備的安裝維護更加便捷
• 支持無線控制器（AC）管理，實現遠程集中配置與升級管理
• 支持 802.3af 協議（POE）
• 支持吸頂式安裝、桿架式安裝，適應不同場景安裝
• 防護等級達到 IP68，適應多種環境
• *無線控制器需要另行購買

產品規格

硬件規格	外殼	金屬+PC
	主機尺寸	262mm*194mm*72mm
	凈重	1450g
	安裝方式	吸頂式安裝（標準）、桿架式安裝（可選）
	防護等級	IP68
	天線增益	12dBi
	天線類型	內置雙頻定向天線
	供電方式	48V 1.25A POE
	最大功耗(W)	≤18W
	最大發射功率	26dBm
	接口 (WAN)	10/100/1000Mbps/2.5Gbps
	工作溫度	-40℃~70℃
	存儲溫度	-40℃~85℃
	工作濕度	5%~95%RH 不凝結
	浪涌抗擾度	POE/GE：共模 4KV，差模 2KV
	靜電釋放抗擾度	接觸放電：6KV，空氣放電：8KV
	安裝套件	2 x RJ45 M22 PG 防水接頭（可選 SFP 防水接頭） 1 x 安裝套件 1 x 48V 1.25A POE 適配器 1 x AC 電源線 1 x 產品使用說明書 1 x 產品合格證&保修卡
軟件規格	工作協議	802.11a/b/g/n/ac/ax
	最高速率	1773.5Mbps
	頻率范圍	2.4G：2412~2472MHz 5.8 G：5180~5320MHz、5745~5825MHz
	信道寬度	20/40/80/160MHz *ax3000支持160Mhz
	工作模式	WDS 接入點，WDS 客戶端
	安全配置	WPA2-PSK，WPA3-SAE
	應用模式	WDS 接入點，WDS 客戶端
	配置管理	支持網頁配置、支持 AC 遠程管理、支持 SNMP 管理
	以太網軟件特性	支持 IPv4/IPv6 雙協議棧 DNS、HTTP、IPv4、LLDP、Proxy ARP、SMTP、SNMP v2c/v3、Syslog、TCP/IP、 SSH、UDP、VLAN
	動態頻率選擇	支持智能信道分析&自動最優信道選擇 支持 5.8GHz DFS
	智能帶寬限速	支持基于 IP 和 MAC 的上下行速率限制
	物聯網擴展	預留 UART 接口，支持藍牙、ZigBee、UWB 等物聯網應用擴展
	其他	定時重啟，QoS，Watchdog
	應用場景	無線視頻監控（交通、城市、公安、油氣田管道、森林防火防盜、小區等重點區域監控） 鐵路、交通、電力等行業的無線視頻/數據傳輸以及無線覆蓋 運營商無線骨干網構建 農村信息化建設無線網絡覆蓋

產品尺寸

接口圖示

天線輻射圖

產品概述

MX6522A是一款支持5G NR/NSR的工業級高速5G無線路由器CPE，支持IEEE 802.11a/b/g/n/an/ac/ax 協議的雙頻無線, WIFI速率可達1773Mbps。且可通過上行蜂窩5G的接入，享受高速，穩定的網絡。

2X2MIMO大功率WIFI6：,覆蓋半徑約150-200米（無遮擋的情況下）。采用2.5Gbps電口上行鏈路，保證高速傳輸；采用POE++遠程供電，使網絡部署更簡單。支持 AP/Client多種工作模式，滿足不同的應用需求。

WIFI支持點對點，點對多點無線中繼橋接功能，實現不便布線區域的無線覆蓋；支持胖瘦一體，支持無線定位功能，滿足管廊、工廠、園區等智慧無線覆蓋需求；支持無縫漫游技術，自動偵測并無縫切換，用戶可在網絡信號覆蓋范圍內，無感知漫游。

產品結構設計充分考慮到惡劣環境下的應用，設計符合IP68標準，是工業級5G CPE的理想選擇。

產品規格

產品描述

MX6023A-MI8三頻無線接入點，是一款支持 802.11a/b/g/n/ac/ax 協議的三頻無線 AP，最高速率 6573Mbps，優化使用頻寬和上網速度；能夠支持 AP/Client 多種工作模式，滿足不同的應用需求。

靈活適用于不同的網絡接入方案，支持無線定位功能，滿足管廊、工廠、園區等智慧無線覆蓋需求；支持無縫漫游技術，自動偵測并無縫切換，用戶可在網絡信號覆蓋范圍內，無感知漫游。

本產品能夠?yàn)榭蛻籼峁┓€(wěn)定無線信號覆蓋，確?？蛻粝硎芊€(wěn)定、高質量、便捷的無線網絡服務。產品融合了多項業界領先的核心成果，確保多種場景下穩定、可靠覆蓋及高吞吐量性能表現。其結構設計充分考慮到惡劣環境下的應用，設計符合 IP68 標準，是工業級 Wi-Fi 覆蓋設備的理想選擇。

產品特征

• 支持 IEEE 802.11a/b/g/n/ac/ax 標準
• 最高傳輸速率 573.5Mbps（Radio1 2.4G）& 1200Mbps（Radio2 5.8G1）&  4800Mbps（Radio3 5.8G2）
• 支持網橋及路由模式，通過調整設備的網絡模式可以實現靈活部署網絡架構
• 支持智能 QoS 功能，通過強大的報文識別、優先級設定、優先級調度功能，實現語音、視頻、或指定報文的優先傳輸，滿足多種業務需求
• 系統支持主備雙固件切換，雙固件分區自動同步備份、系統故障自動檢測切換，增強設備穩定性，實現系統故障自動恢復功能
• 支持網頁管理，使得設備的安裝維護更加便捷
• 支持無線控制器（AC）管理，實現遠程集中配置與升級管理
• 支持 802.3af 協議（POE）
• 支持吸頂式安裝、桿架式安裝，適應不同場景安裝
• 防護等級達到 IP68，適應多種環境
• *無線控制器需要另行購買

產品規格

硬件規格	外殼	金屬+PC
	主機尺寸	262mm*194mm*72mm
	凈重	1750g
	安裝方式	桿架式安裝
	防護等級	IP68
	天線增益	2.4G：8dBi 5.8G：7dBi
	天線類型	外置全向天線
	傳輸距離	0~150m
	供電方式	48V 1.25A POE
	最大功耗(W)	≤30W
	最大發射功率	30dBm
	接口	WAN:10/100/1000Mbps/2.5Gbps電口 ,LAN: 10/100/1000Mbps/2.5Gbps電口或1G/10G SFP光口
	工作溫度	-40℃~70℃
	存儲溫度	-40℃~85℃
	工作濕度	5%~95%RH 不凝結
	浪涌抗擾度	POE/GE：共模 4KV，差模 2KV
	靜電釋放抗擾度	接觸放電：6KV，空氣放電：8KV
	安裝套件	2 x RJ45 M22 PG 防水接頭（可選 SFP 防水接頭） 1 x 安裝套件 1 x 48V 1.25A POE 適配器 1 x AC 電源線 1 x 產品使用說明書 1 x 產品合格證&保修卡
軟件規格	工作協議	802.11a/b/g/n/ac/ax
	最高速率	6573.5Mbps
	頻率范圍	2.4G：2412~2472MHz 5.8 G：5180~5320MHz、5745~5825MHz
	信道寬度	20/40/80/160MHz
	工作模式	WDS 接入點，WDS 客戶端
	安全配置	WPA2-PSK，WPA3-SAE
	應用模式	WDS 接入點，WDS 客戶端
	配置管理	支持網頁配置、支持 AC 遠程管理、支持 SNMP 管理
	以太網軟件特性	支持 IPv4/IPv6 雙協議棧 DHCP Server/Client、DNS、HTTP、IPv4、LLDP、Proxy ARP、SMTP、SNMP v2c/v3、 Syslog、TCP/IP、SSH、UDP、VLAN
	漫游	基于 802.11kvr 的無縫漫游
	動態頻率選擇	支持智能信道分析&自動最優信道選擇 支持 5GHz DFS
	智能帶寬限速	支持基于 IP 和 MAC 的上下行速率限制
	物聯網擴展	預留 UART 接口，支持藍牙、ZigBee、UWB 等物聯網應用擴展
	其他	定時重啟，QoS，Watchdog
	應用場景	高密場景：體育場，大型會議室，商場，學校等 鐵路、交通、電力等行業的無線視頻/數據傳輸以及無線覆蓋 運營商無線骨干網構建   農村信息化建設無線網絡覆蓋

產品尺寸

接口圖示

天線輻射圖

產品特征

MX6022A-ME8 雙頻無線接入點，是一款支持 IEEE 802.11a/b/g/n/ac/ax 協議的雙頻無線 AP，最高速率 1773.5Mbps或2974Mbps，優化使用頻寬和上網速度；能夠支持 AP/Client 多種工作模式，滿足不同的應用需求。采用 POE 遠程供電，使網絡部署更加靈活，采用2.5Gbps 電口上行鏈路，保證無線高速傳輸；靈活適用于不同的網絡接入方案；支持胖瘦一體，可根據實際組網需要進行靈活切換；同時支持無線探針定位功能，滿足管廊、工廠、園區等智慧無線覆蓋需求；支持無縫漫游技術，自動偵測并無縫切換，用戶可在網絡信號覆蓋范圍內，無感知漫游。

MX6022A-ME8 能夠?yàn)榭蛻籼峁┓€(wěn)定無線信號覆蓋，確?？蛻粝硎芊€(wěn)定、高質量、便捷的無線網絡服務。支持點對點，點對多點中繼網橋，實現不便布線區域無線覆蓋。產品融合了多項業界領先的核心成果，確保多種場景下穩定、可靠覆蓋及高吞吐量性能表現。產品結構設計充分考慮到惡劣環境下的應用，設計符合 IP68 標準，是工業級 Wi-Fi 覆蓋設備的理想選擇。

*碼訊MX6022A-具有多個版本，具體參數以規格書為準。

產品特征

• 支持 IEEE 802.11a/b/g/n/ac/ax 標準

• 最高傳輸速率 574.5Mbps（2.4G）& 1200Mbps或2400Mbps（5.8G）

• 支持網橋及路由模式，通過調整設備的網絡模式可以實現靈活部署網絡架構

• 支持智能 QoS 功能，通過強大的報文識別、優先級設定、優先級調度功能，實現語音、視頻、或指定報文的優先傳輸，滿足多種業務需求

• 系統支持主備雙固件切換，雙固件分區自動同步備份、系統故障自動檢測切換，增強設備穩定性，實現系統故障自動恢復功能

• 支持網頁管理，使得設備的安裝維護更加便捷

• 支持無線控制器（AC）管理，實現遠程集中配置與升級管理

• 支持 802.3af 協議（POE）

• 支持吸頂式安裝、桿架式安裝，適應不同場景安裝

• 支持2.5G以太網口/SFP，適應多類型網絡接入

• 防護等級達到 IP68，適應多種環境

• *無線控制器需要另行購買

  產品規格

  硬件規格	外殼	金屬+PC
  	主機尺寸	262mm*194mm*72mm
  	凈重	1450g
  	安裝方式	桿架式安裝（可選）
  	防護等級	IP68
  	天線增益	2.4G：8dBi 5.8G：7dBi
  	天線類型	雙頻全向外置置天線
  	供電方式	48V 0.5A POE
  	最大功耗(W)	18W
  	最大發射功率	2.4G：25dBm；5.8G：24dBm
  	接口 (WAN)	10/100/1000M/2.5Gbps
  	接口 (LAN)	10/100/1000M/2.5G or 1000M/2.5G SFP
  	按鍵	1*Reset 鍵
  	指示燈	1*POWER 指示燈、1*系統指示燈、1*2.4G 工作指示燈、1*5.8G 工作指示燈
  	工作溫度	-40℃~70℃
  	存儲溫度	-40℃~85℃
  	工作濕度	5%~95%RH 不凝結
  	浪涌抗擾度	POE/GE：共模 4KV，差模 2KV
  	靜電釋放抗擾度	接觸放電：6KV，空氣放電：8KV
  	安裝套件	2 x RJ45 M25 PG 防水接頭（可選 SFP 防水接頭） 1 x 報桿安裝套件 1 x 48V 0.5A POE 適配器 1 x AC 電源線 1 x 產品使用說明書 1 x 產品合格證&保修卡
  軟件規格	工作協議	802.11a/b/g/n/ac/ax
  	最高速率	1774，2974Mbps （不同版本）
  	頻率范圍	2.4G：2412~2472MHz 5.8 G：5180~5320MHz、5745~5825MHz
  	信道寬度	20/40/80/160MHz     *160Mhz AX3000版本
  	工作模式	接入點、客戶端、WDS接入點、WDS客戶端
  	安全配置	WPA2-PSK，WPA3 隱藏SSID，IP/MAC過濾
  	應用模式	AP、Client
  	配置管理	支持網頁配置、支持 AC 遠程管理、支持 SNMP 管理
  	以太網軟件特性	支持 IPv4/IPv6 雙協議棧 DHCP Server/Client、DNS、HTTP、IPv4、LLDP、Proxy ARP、SMTP、SNMP v2c/v3、 Syslog、TCP/IP、SSH、UDP、VLAN
  	漫游	基于 802.11r 的無縫漫游
  	動態頻率選擇	支持智能信道分析&自動最優信道選擇 支持 5GHz DFS
  	智能帶寬限速	支持基于 IP 和 MAC 的上下行速率限制
  	物聯網擴展	預留 UART 接口，支持藍牙、ZigBee、UWB 等物聯網應用擴展
  	定位服務	支持無線探針功能，對接定位服務器，可滿足智慧管廊、智慧工廠等場景下的定位需求（定位版本）
  	其他	定時重啟，VLAN支持，QoS，Watchdog
  	應用場景	企業無線覆蓋，綜合管廊覆蓋，智慧園區無線覆蓋，智能工廠無線覆蓋，智慧景區無線覆 蓋，數字化倉儲無線覆蓋，高教、普教校園無線覆蓋
