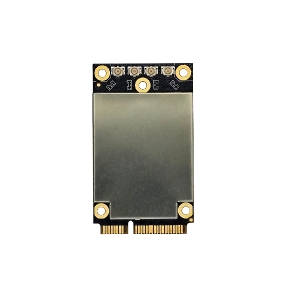

ME6624 F5 高通QCN6024/4x4 MIMO/5GHz/MINIPCIE/802.11ax/WIFI6模塊
產品概述
碼訊ME6624 F5是一款具有MiNi PCIe硬件接口， PCIe 3.0的嵌入式WiFi6無線網卡。該無線網卡采用802.11ax Wi-Fi 6技術，支持5180-5850GHz（中國）頻段，可執行AP及STA功能，同時具備4x4 MIMO和4個空間流，適用于5GHz IEEE802.11a/n/ac/ax應用，相比上一代無線網卡的傳輸效率更高，最高速率可達4800Mbps ，并具備動態頻率選擇(DFS)功能。
支持 X86*1 平臺及第三方ARM平臺。
產品規格
|
產品類型 |
WiFi6無線模塊 |
|
芯片 |
QCN6024/9024/9074 |
|
IEEE 標準 |
IEEE 802.11ax |
|
接口 |
PCI Express 3.0，MINI PCIe |
|
工作電壓 |
3.3V |
|
頻率范圍 |
5G：5.180GHz~5.850GHz |
|
調制技術 |
802.11n：OFDM（BPSK，QPSK，16-QAM，64-QAM，256-QAM） 802.11ac：OFDM（BPSK，QPSK，16-QAM，64-QAM，256-QAM） 802.11ax：OFDMA （BPSK，QPSK，DBPSK，DQPSK，16-QAM，64-QAM， 256-QAM，1024-QAM，4096-QAM） |
|
輸出功率（單通道） |
802.11ax：Max. 20dBm |
|
功耗 |
≦9W |
|
接收靈敏度 |
11ax： HE20 MCS0 <-89dBm / MCS11 <-64dBm HE40 MCS0 <-89dBm / MCS11 <-60dBm HE80 MCS0 <-86dBm / MCS11 <-58dBm |
|
天線接口 |
4 x U. FL |
|
工作環境 |
溫度：-20°C to 70°C 濕度：95% （無冷凝） |
|
存儲環境 |
溫度：-40°C to 90°C 濕度：90% （無冷凝） |
|
認證 |
RoHS/REACH |
|
重量 |
18克 |
|
尺寸（W*H*D) |
50.9mm×30.0mm×3.2mm （偏差±0.1mm） |
*1 目前碼訊已經適配X86平臺下的ubuntu多版本系統。
附加信息
- 產品描述 PCIe 3.0的嵌入式WiFi6無線網卡，最高速率4800Mbps
- 自定義按鈕(聯系碼訊) 聯系碼訊
