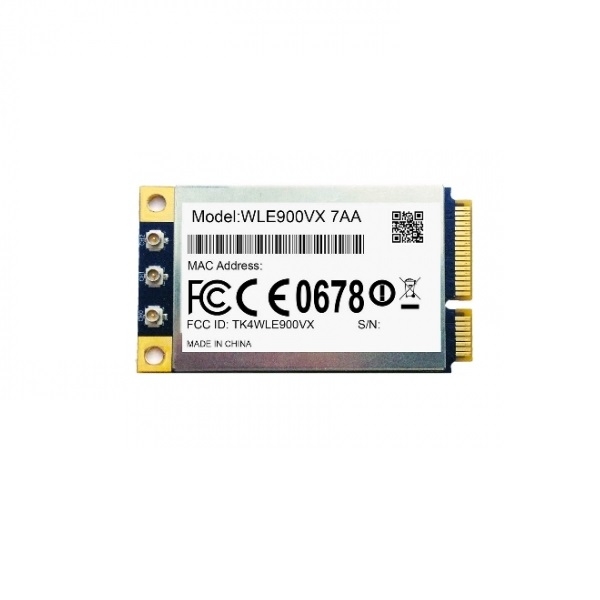

WLE900VX 雙頻 3×3 802.11ac MINI PCI-E無線網卡
產品特征
-
Qualcomm Atheros QCA9880
-
XB140 參考設計
-
2.4GHz 最大 21dBm & 5GHz 最大 20dBm的輸出功率 (單通道)
-
兼容IEEE 802.11ac & 向后兼容 802.11a/b/g/n
-
3×3 MIMO 技術, 高達 1.3Gbps
-
MiniPCI Express 1.1 接口
產品規格
|
產品類型 |
無線模塊 |
|
芯片 |
QCA9880 |
|
無線標準 |
802.11n, 802.11g, 802.11b, 802.11ac, 802.11a |
|
MIMO 通道 |
3×3 |
|
輸出功耗(單通道) |
21dBm |
|
頻率范圍 |
2.412 ~ 2.472 GHz, 5.180 ~ 5.825 GHz |
|
無線速率< |
1300Mbps |
|
接口 |
1個MiniPCI-e Pin，2個U.FL接頭 |
|
MiniPCI-e Pin |
v1.1 |
|
功耗 |
5 Watts |
|
溫度范圍 |
工作：-20oC 至 70oC，存儲：-40oC 至 90oC |
|
濕度 |
工作：5% 至 95% （非冷凝） |
|
認證 |
通過CE, FCC, RoHS認證 |
|
尺寸(W x H x D) |
50.95 x 30 x 3.2 mm (W x H x D) |
|
2.4Ghz (單通道) |
|||
|
Data Rate |
TX |
RX |
|
|
802.11b/g |
6Mbps |
26 |
-94 |
|
54Mbps |
23 |
-80 |
|
|
11n HT20 |
MCS0 |
26 |
-94 |
|
MCS 7 |
21 |
-77 |
|
|
11n HT40 |
MCS0 |
25 |
-93 |
|
MCS 7 |
21 |
-71 |
|
|
5Ghz (單通道) |
|||
|
Data Rate |
TX |
RX |
|
|
802.11a |
6Mbps |
25 |
-94 |
|
54Mbps |
22 |
-80 |
|
|
11n HT20 |
MCS0 |
25 |
-93 |
|
MCS 7 |
20 |
-71 |
|
|
11n HT40 |
MCS0 |
25 |
-93 |
|
MCS 7 |
19 |
-71 |
|
|
11ac HT20 |
MCS0 |
25 |
-93 |
|
MCS 9 |
20 |
-71 |
|
|
11ac HT40 |
MCS0 |
25 |
-93 |
|
MCS 9 |
19 |
-71 |
|
|
11ac HT80 |
MCS0 |
25 |
-89 |
|
MCS 9 |
19 |
-68 |
|
