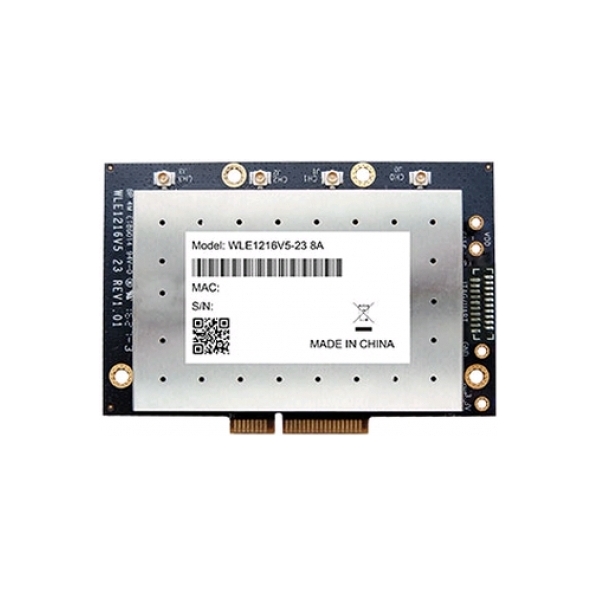

WLE1216V5-23 5GHZ 4×4 802.11ac大功率MINI-PCIE無線網卡
WLE1216V5-23 5GHZ 4×4 802.11ac大功率MINI-PCIE無線網卡
產品類別： 無線模塊系列
聯系碼訊
產品特征
-
Qualcomm-Atheros QCA9980
-
Qualcomm Atheros ‘Cascade’ QCA9984
-
CUS239 參考設計
-
5GHz 最大23dBm 輸出功率 (每通道)
-
兼容IEEE 802.11ac & 并向后兼容 802.11a/n
-
高達 1.73Gbps的數據傳輸速度
-
2 個空間流 (2SS) ，支持MIMO 160MHz and 80+80MHz帶寬
-
4 個空間流 (4SS) Multi-user MIMO (MU-MIMO)
-
802.11ac 明確的發射波速形成 (TxBF) 和傳統的隱TxBF 的發射波速形成
-
MiniPCI Express 2.0 接口
-
支持空間復用, 循環延遲分集(CDD), 低密度奇偶校驗 (LDPC) Codes, 最大比合并(MRC), 空時分組碼 (STBC)
-
支持IEEE 802.11d, e, h, i, j, k, r, u, v time stamp, w 和z 標準
-
支持動態頻率選擇 (DFS)
-
為高帶寬企業AP 而設計
產品規格
|
產品類型 |
無線模塊 |
|
芯片 |
QCA9984 |
|
無線標準 |
802.11n, 802.11ac, 802.11a |
|
MIMO 通道 |
4×4 |
|
無線速度 |
1730Mbps |
|
輸出(每通道) |
23dBm |
|
頻率范圍 |
5.180 ~ 5.825 GHz |
|
接口 |
1x MiniPCI-e Pin |
|
MiniPCI-e Pin |
v2.0 |
|
功耗 |
13瓦 (最大） |
|
溫度范圍 |
工作: -20oC to 70oC, 儲存: -40oC to 90oC |
|
濕度 |
工作:5% to 95% (非冷凝) |
|
認證 |
RoHS 認證 |
|
尺寸(W x H x D) |
73.7 x 50.3 x 5.5 mm |
|
5Ghz (單通道) |
|||
|
Data Rate |
TX (每通道) |
RX |
|
|
802.11a |
6Mbps |
23 |
-96 |
|
54Mbps |
TBA |
TBA |
|
|
11n HT20 |
MCS0 |
23 |
-96 |
|
MCS 7 |
21 |
-78 |
|
|
11n HT40 |
MCS0 |
23 |
-96 |
|
MCS 7 |
20 |
-77 |
|
|
11ac VHT20 |
MCS0 |
23 |
-96 |
|
MCS 7 |
20 |
-76 |
|
|
11ac VHT40 |
MCS0 |
23 |
-93 |
|
MCS 9 |
20 |
-72 |
|
|
11ac VHT80 |
MCS0 |
23 |
-89 |
|
MCS 9 |
20 |
-68 |
|
|
11ac VHT160 |
MCS0 |
23 |
-89 |
|
MCS 9 |
20 |
-68 |
|
