產品簡介

MX12GM系列全千網管型導軌式工業級以太網交換機，支持8個千兆電口和4個千兆SFP插槽。管理功能齊全，包括QoS 、VLAN 、IGMP Snooping/GMRP、 Port Trunking、SNMP V1/V2/V3等。RSTP/STP/MSTP/EAPS等多種冗余保護協議，提高了網絡的可靠性和互通性。寬溫設計，強抗電磁干擾能力，非常適合組建全千交換網絡。

產品特點

• 支持8個千兆電口，4個千兆SFP插槽

• 可選24V/220V電源輸入

• 支持RSTP/STP/MSTP/EAPS等多種冗余保護協議

• 支持QoS、VLAN、IGMP Snooping/GMRP等管理功能

• 支持導軌式/壁掛式安裝

IEEE標準
IEEE 802.3	10BaseT Ethernet
IEEE 802.3u	100BaseT(X) and 100BaseFX Fast Ethernet
IEEE 802.3ab	1000BaseT(X) Ethernet
IEEE 802.3z	1000BaseX Ethernet
IEEE 802.3x	Flow Control（流量控制）
IEEE 802.3d	Spanning Tree Protocol（生成樹）
IEEE 802.1w	Rapid Spanning Tree Protocol（快速生成樹）
IEEE 802.1s	Multiple Spanning Tree Protocol（多生成樹）
IEEE 802.1p	Class of Service（服務等級）
IEEE 802.1Q	VLAN Tag （虛擬局域網標簽）
IEEE 802.3ad	LACP(鏈路聚合控制協議)
IEEE 802.1x	User Authentication (用戶鑒權)
IEEE 802.1ab	LLDP（邏輯鏈路發現協議）

軟件特性
MIB	RFC 1215 Trap, RFC1213 MIB II,RFC 1157 SNMP MIB, RFC 1493 Bridge MIB, RFC 2674 VLAN MIB, RFC 1643,RFC 1757, RSTP MIB, Private MIB, LLDP MIB
設備管理	支持SNMP v1, v2, v3 支持Web管理（支持HTTPS 支持Telnet配置 支持串口CLI配置 支持DHCP-client 支持用戶登錄密碼保護
安全特性	支持ACL 支持基于端口的MAC過濾 支持MAC地址綁定 支持基于端口的802.1X認證 支持RADIUS認證 支持系統自防御，防止DDOS等攻擊
VLAN	支持端口VLAN、IEEE 802.1Q Tag 最多可用的VLAN數：64，VID范圍1 ~ 4094 支持管理VLAN
端口匯聚	支持靜態LACP 支持2組匯聚組，每組最多4個端口
網絡冗余	支持STP(IEEE 802.1d)，RSTP(IEEE 802.1w)和 MSTP(IEEE 802.1s) 私有環網（自愈時間<20ms）
QoS	支持絕對優先級、相對優先級兩種調度方式 4個優先級隊列 支持根據802.1p/DSCP隊列調度，每端口8個隊列
端口鏡像	支持基于端口的單向和雙向流量鏡像
IGMP組播	支持IGMP Snooping V1/V2，最多支持256個組播組
端口帶寬控制	支持對出入端口的報文流量進行限速，粒度最小為64Kbps
廣播風暴抑制	支持對廣播報文、組播報文和未知單播報文的抑制
設備維護	支持Syslog（系統日志） 支持RMON（Remote Network Monitoring） 支持Ping檢測 支持鏈路層發現協議LLDP（Link Layer Discovery Protocol）
SNTP	支持SNTP協議
固件升級	支持WEB頁面和串口TFTP升級
配置文件	支持配置文件的導入和導出

交換特性
MAC地址表	8K
數據包緩存	1Mbit
處理方式	存儲轉發

接口
RJ45端口數	8個千兆電口
千兆光口	4個千兆SFP插槽
LED指示燈	電源、電口、光口、狀態
控制串口	RS-232（RJ45連接器），115200bps, 8, N, 1

電源和告警
24V輸入	4針端子，雙電源；24VDC電源支持范圍為12~36VDC
220V輸入	4針端子，單電源；220V電源支持范圍為85~264VAC/77~300VDC
電源功耗	最大10瓦
電源保護	反接保護、過載保護
告警	3針端子

環境保護
標準型號	-10 ~ 60℃
寬溫型號	-40 ~ 75℃
儲存溫度	-40 ~ 85°C
相對濕度	5 ~ 95% (無凝霜)

物理特性
外殼	IP40金屬外殼
安裝方式	默認導軌安裝，可選壁掛安裝

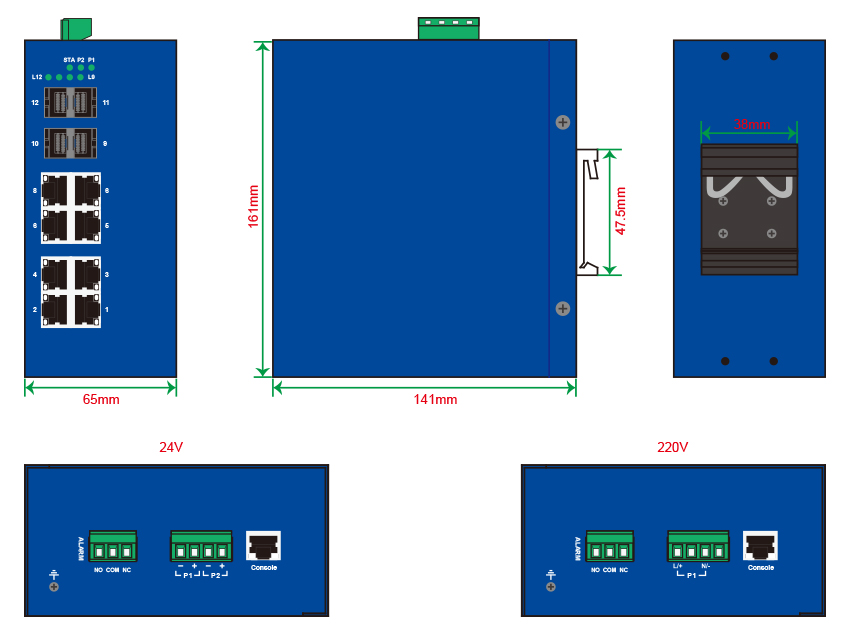

尺寸	65(W) x 161(H) x 141(D) mm

認證
EMC	CE，F(xiàn)CC
EMI	FCC Part 15. CISPR(EN55022) class A
EMS	EN 61000-4-2（ESD）Level 3, EN 61000-4-3（RS）Level 3, EN 61000-4-4（EFT）Level 3, EN 61000-4-5（Surge）Level 3, EN 61000-4-6（CS）Level 3, EN 61000-4-8
Shock	IEC60068-2-27
Freefall	IEC60068-2-32
Vibration	IEC60068-2-6
Green Product	RoHS, WEEE

質保期
MTBF	340000h
保修期	5年

配置舉例

產品簡介

MX5GE-5GT是一款緊湊型全千非網管工業以太網交換機，支持5個千兆電口。支持IEEE802.3/802.3u/802.3x/802.3ab/802.3z，10/100/1000M，全/半雙工，MDI/MDI-X自適應RJ45端口。導軌安裝，24V電壓輸入，并提供過載和反接保護?？蛇x寬溫型號（-40 ~ +75℃），強抗電磁干擾能力，完全滿足苛刻的工業應用環境，為工業現場提供經濟可靠的網絡接入。

產品特點

• 緊湊的設計，寬度小于2.54cm

• 符合重工業EN61000-6-2標準

• 10/100/1000M，全/半雙工，MDI/MDI-X自適應

• 堅固的金屬外殼，IP40防護等級

• 雙電源輸入，12~36VDC

IEEE標準
IEEE 802.3	10BaseT Ethernet
IEEE 802.3u	100BaseT(X) and 100BaseFX Fast Ethernet
IEEE 802.3ab	1000BaseT(X) Ethernet
IEEE 802.3z	1000BaseX Ethernet
IEEE 802.3x	Flow Control（流量控制）

交換特性
MAC地址表	2K
數據包緩存	1Mbit
處理方式	存儲轉發

接口
RJ45端口數	最多5個千兆電口
LED指示燈	電源、 (Link / Speed / Activity for each port)

電源
24V輸入	4針端子，雙電源；24VDC電源支持范圍為12~36VDC
電源功耗	最大4瓦
電源保護	反接保護、過載保護

環境保護
標準型號	-10 ~ 60℃
寬溫型號	-40 ~ 75℃
儲存溫度	-40 ~ 85°C
相對濕度	5 ~ 95% (無凝霜)

物理特性
外殼	IP40金屬外殼
安裝方式	默認導軌安裝，可選壁掛安裝

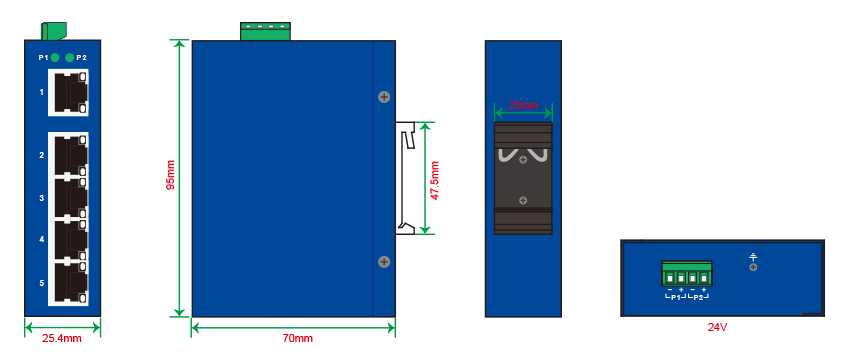

尺寸	25.4(W) x 95(H) x 70(D) mm

認證
EMC	CE，F(xiàn)CC
EMI	FCC Part 15. CISPR(EN55022) class A
EMS	EN 61000-4-2（ESD）Level 3, EN 61000-4-3（RS）Level 3, EN 61000-4-4（EFT）Level 3, EN 61000-4-5（Surge）Level 3, EN 61000-4-6（CS）Level 3, EN 61000-4-8
Shock	IEC60068-2-27
Freefall	IEC60068-2-32
Vibration	IEC60068-2-6
Green Product	RoHS, WEEE

質保期
MTBF	1000000h
保修期	5年





產品簡介

MX5G系列全千非網管型工業以太網交換機，支持5個千兆口（最多支持2個光口）。導軌安裝，24V/220V電壓可選，寬電壓范圍輸入，并提供過載和反接保護。寬溫設計，強抗電磁干擾能力，完全滿足苛刻的工業應用環境，是千兆接入的最佳經濟性選擇。

產品特點

• 最多支持5個千兆電口

• 最多支持2個千兆SC/ST/FC光口

• 可選24V/220V電源輸入

• 工業IP40防護等級

• 支持導軌式/壁掛式安裝

IEEE標準
IEEE 802.3	10BaseT Ethernet
IEEE 802.3u	100BaseT(X) and 100BaseFX Fast Ethernet
IEEE 802.3ab	1000BaseT(X) Ethernet
IEEE 802.3z	1000BaseX Ethernet
IEEE 802.3x	Flow Control（流量控制）

交換特性
MAC地址表	2K
數據包緩存	1Mbit
處理方式	存儲轉發

接口
RJ45端口數	最多5個千兆電口
千兆光口	最多2個千兆光口，單模/多?？蛇x，SC/ST/FC可選，單纖/雙纖可選
千兆光口傳輸距離	多模0.5km/2km，單模20km/40km/60km/120km可選
LED指示燈	電源、電口、光口

電源
24V輸入	4針端子，雙電源；24VDC電源支持范圍為12~36VDC
220V輸入	4針端子，單電源；220V電源支持范圍為85~264VAC/77~300VDC
電源功耗	最大6瓦
電源保護	反接保護、過載保護

環境保護
標準型號	-10 ~ 60℃
寬溫型號	-40 ~ 75℃
儲存溫度	-40 ~ 85°C
相對濕度	5 ~ 95% (無凝霜)

物理特性
外殼	IP40金屬外殼
安裝方式	默認導軌安裝，可選壁掛安裝
尺寸	30(W) x 125(H) x 88(D) mm

認證
EMC	CE，F(xiàn)CC
EMI	FCC Part 15. CISPR(EN55022) class A
EMS	EN 61000-4-2（ESD）Level 3, EN 61000-4-3（RS）Level 3, EN 61000-4-4（EFT）Level 3, EN 61000-4-5（Surge）Level 3, EN 61000-4-6（CS）Level 3, EN 61000-4-8
Shock	IEC60068-2-27
Freefall	IEC60068-2-32
Vibration	IEC60068-2-6
Green Product	RoHS, WEEE

質保期
MTBF	380000h
保修期	5年

尺寸圖

配置舉例

產品簡介

MX12G系列全千非網管型工業以太網交換機，支持8個千兆電口和4個千兆SFP插槽。導軌安裝，24V/220V電壓可選，寬電壓范圍輸入，并提供過載和反接保護。強抗電磁干擾能力，完全滿足苛刻的工業應用環境，適用于較復雜的全千接入場合。

產品特點

• 支持8個千兆電口，4個千兆SFP插槽

• 可選24V/220V電源輸入

• 工業IP40防護等級

• 工業寬溫：-40~+75℃

• 支持導軌式/壁掛式安裝

IEEE標準
IEEE 802.3	10BaseT Ethernet
IEEE 802.3u	100BaseT(X) and 100BaseFX Fast Ethernet
IEEE 802.3ab	1000BaseT(X) Ethernet
IEEE 802.3z	1000BaseX Ethernet
IEEE 802.3x	Flow Control（流量控制）

交換特性
MAC地址表	8K
數據包緩存	1Mbit
處理方式	存儲轉發

接口
RJ45端口數	8個千兆電口
千兆光口	4個千兆SFP插槽
千兆光口傳輸距離	多模0.5km/2km，單模20km/40km/60km/120km可選
LED指示燈	電源、電口、光口

電源
24V輸入	4針端子，雙電源；24VDC電源支持范圍為12~36VDC
220V輸入	4針端子，單電源；220V電源支持范圍為85~264VAC/77~300VDC
電源功耗	最大10瓦
電源保護	反接保護、過載保護

環境保護
標準型號	-10 ~ 60℃
寬溫型號	-40 ~ 75℃
儲存溫度	-40 ~ 85°C
相對濕度	5 ~ 95% (無凝霜)

物理特性
外殼	IP40金屬外殼
安裝方式	默認導軌安裝，可選壁掛安裝

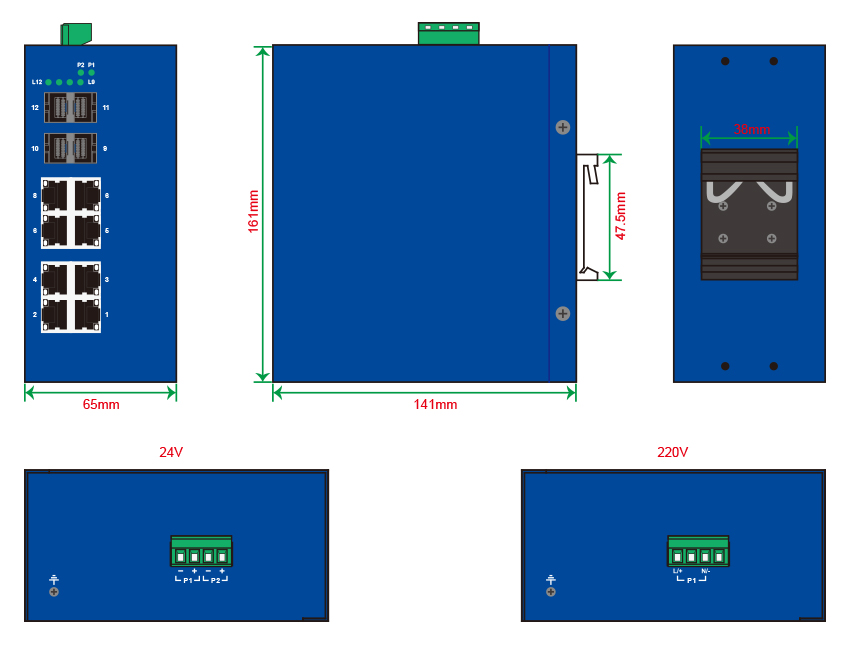

尺寸	65(W) x 161(H) x 141(D) mm

認證
EMC	CE，F(xiàn)CC
EMI	FCC Part 15. CISPR(EN55022) class A
EMS	EN 61000-4-2（ESD）Level 3, EN 61000-4-3（RS）Level 3, EN 61000-4-4（EFT）Level 3, EN 61000-4-5（Surge）Level 3, EN 61000-4-6（CS）Level 3, EN 61000-4-8
Shock	IEC60068-2-27
Freefall	IEC60068-2-32
Vibration	IEC60068-2-6
Green Product	RoHS, WEEE

質保期
MTBF	380000h
保修期	5年

 配置舉例

產品簡介

MX5P-5T2SFP非網管型工業以太網交換機，4個百兆電口支持PoE+技術，每個端口輸出功率高達30W。導軌安裝，電源提供過載和反接保護?？蛇x寬溫型號，強抗電磁干擾能力，完全滿足苛刻的工業應用環境，為工業現場提供經濟可靠的網絡接入。

產品特點

• 4個支持IEEE 802.3af/at，帶PoE+功能以太網口

• 每個PoE端口可提供高達30W@48VDC電源

• 工業IP40防護等級

• 工業寬溫：-40~+75℃

• 支持導軌式/壁掛式安裝

IEEE標準
IEEE 802.3	10BaseT Ethernet
IEEE 802.3u	100BaseT(X) and 100BaseFX Fast Ethernet
IEEE 802.3x	Flow Control（流量控制）
IEEE 802.3af/at	Power-over-Ethernet

交換特性
MAC地址表	2K
數據包緩存	1Mbit
處理方式	存儲轉發

接口
RJ45端口數	最多5個百兆電口
百兆光口	1百兆SFP插槽
PoE引出線	V+，V+，V-，V-for Pin 1，2，3，6（Endspan，MDI Alternative A）
LED指示燈	電源、電口、光口

電源和告警
輸入電壓	4針端子，48VDC
輸入電流	Max 2.6A@48VDC（4個PoE端口，每個PoE端口最高可支持30W）
電源保護	反接保護、過載保護

環境保護
標準型號	-10 ~ 60℃
寬溫型號	-40 ~ 75℃
儲存溫度	-40 ~ 85°C
相對濕度	5 ~ 95% (無凝霜)

物理特性
外殼	IP40金屬外殼
安裝方式	默認導軌安裝，可選壁掛安裝

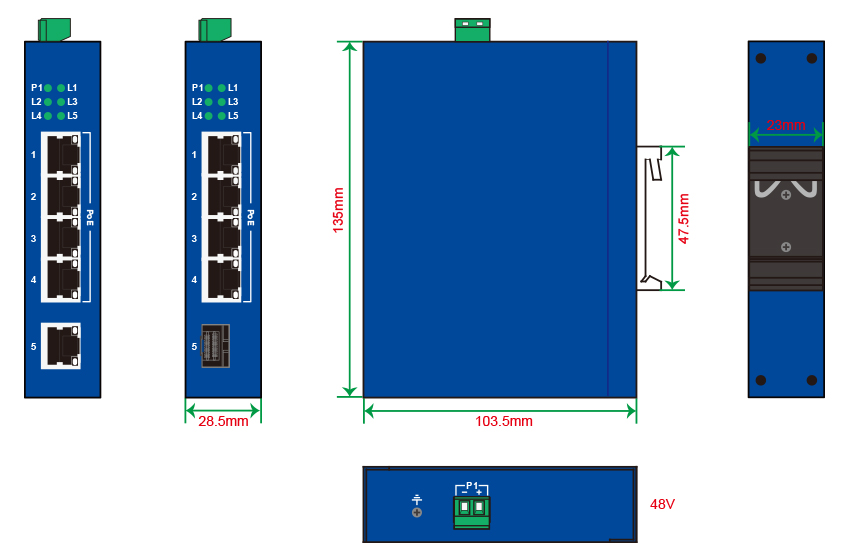

尺寸	28.5(W) x 135(H) x 103.5(D) mm

認證
EMC	CE，F(xiàn)CC
EMI	FCC Part 15. CISPR(EN55022) class A
EMS	EN 61000-4-2（ESD）Level 3 EN 61000-4-3（RS）Level 3 EN 61000-4-4（EFT）Level 3 EN 61000-4-5（Surge）Level 3 EN 61000-4-6（CS）Level 3 EN 61000-4-8
Shock	IEC60068-2-27
Freefall	IEC60068-2-32
Vibration	IEC60068-2-6
Green Product	RoHS, WEEE

質保期
MTBF	320000h
保修期	5年
