原油儲庫無線監控傳輸

項目概述

在傳統有線監控模式面臨部署困難、靈活性差、成本高等挑戰的背景下，原油儲庫無線監控項目應運而生。我們致力于通過創新的技術方案，打造一個覆蓋全面、傳輸高效、響應及時的現代化安防體系。

儲罐內儲存介質為原油，攝像頭使用防爆球機，圖像使用H.265壓縮編碼標準1080P，總計6座油庫、40座儲罐、40臺防爆球機的視頻傳輸。

當前擬采用無線傳輸方案實現上述監控點的視頻數據回傳；

產品選型應滿足下述要求：

1、符合原油儲庫的防爆要求；

2、產品應提供防爆證書、3C、無線電型號核準證等產品資質證明；

3、現場環境要求無線總發射功率不超過2W，即ERIP≤33dbm；

每個油庫上方，安裝一路防爆攝像機，圖像使用H.265壓縮編碼標準1080P，估算傳輸碼率在2~3Mbps（考慮突發字節）；

無線部分，采用點對多點的傳輸方案，在燈桿處（有光纖落地），部署接收基站，接收前端回傳的監控數據；

MX811系列，支持802.11ac 協議，支持MIMO 2×2，最高速率867Mbps。防爆等級 Exd IIB T6，1個千兆 WAN口，1個千兆 LAN口，PoE供電，防護等級IP68，最大發射功率25dbm，功率可調；

外置定向/全向線，可根據現場實際使用情況選配；

部分點位與接收基站之間存在遮擋/距離較遠情況時，可以增設中繼匯聚點，將監控前端視頻數據回傳到中繼匯聚點，再回傳到燈桿位置的接收基站。

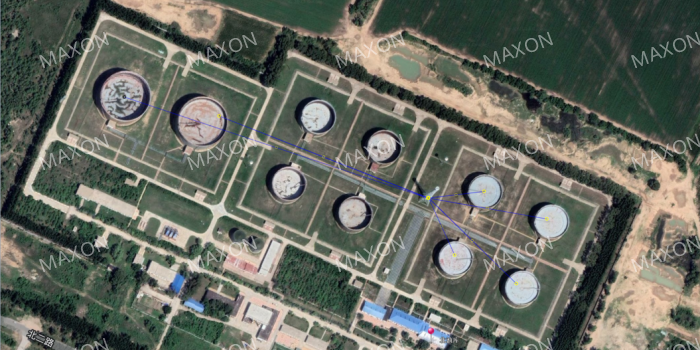

油庫1：

6個監控點，最遠傳輸距離500米

傳輸方案：直接傳輸

基站數量×2，前端CPE數量×6

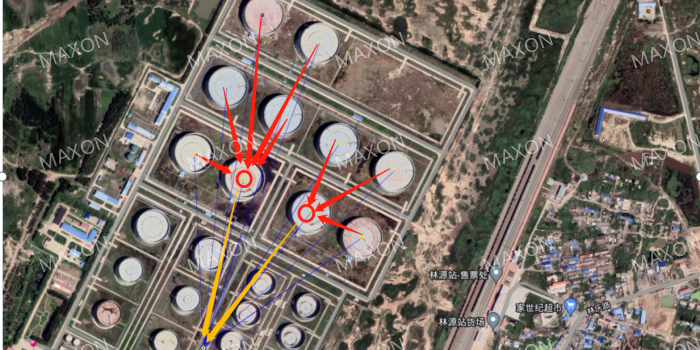

油庫3：

18個監控點，最遠傳輸距離850米

傳輸方案：先匯聚再回傳

基站數量×4，中繼數量×2，前端CPE數量×18

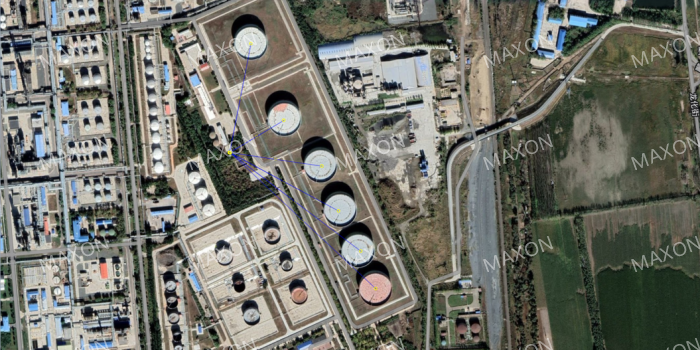

油庫北：

6個監控點，最遠傳輸距離395米

傳輸方案：直接傳輸

基站數量×2，前端CPE數量×6

油庫葡：

6個監控點，最遠傳輸距離352米

傳輸方案：直接傳輸

基站數量×1，前端CPE數量×6

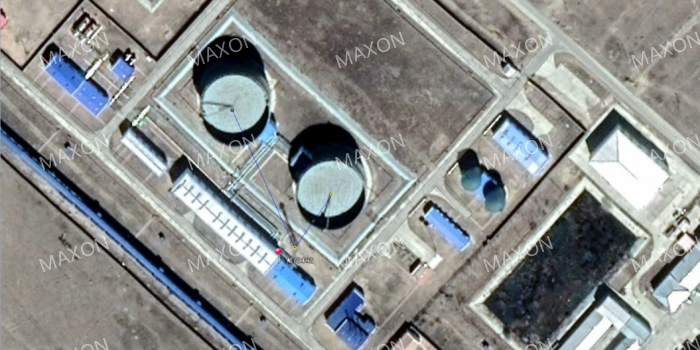

油庫蘇：

2個監控點，最遠傳輸距離64米

傳輸方案：直接傳輸

基站數量×1，前端CPE數量×2

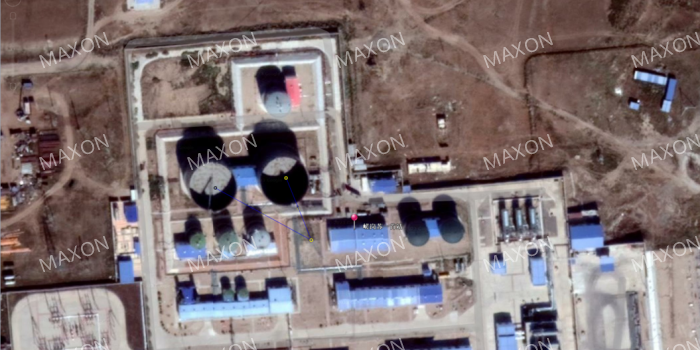

油庫嵯：

2個監控點，最遠傳輸距離93米

傳輸方案：直接傳輸

基站數量×1，前端CPE數量×2
